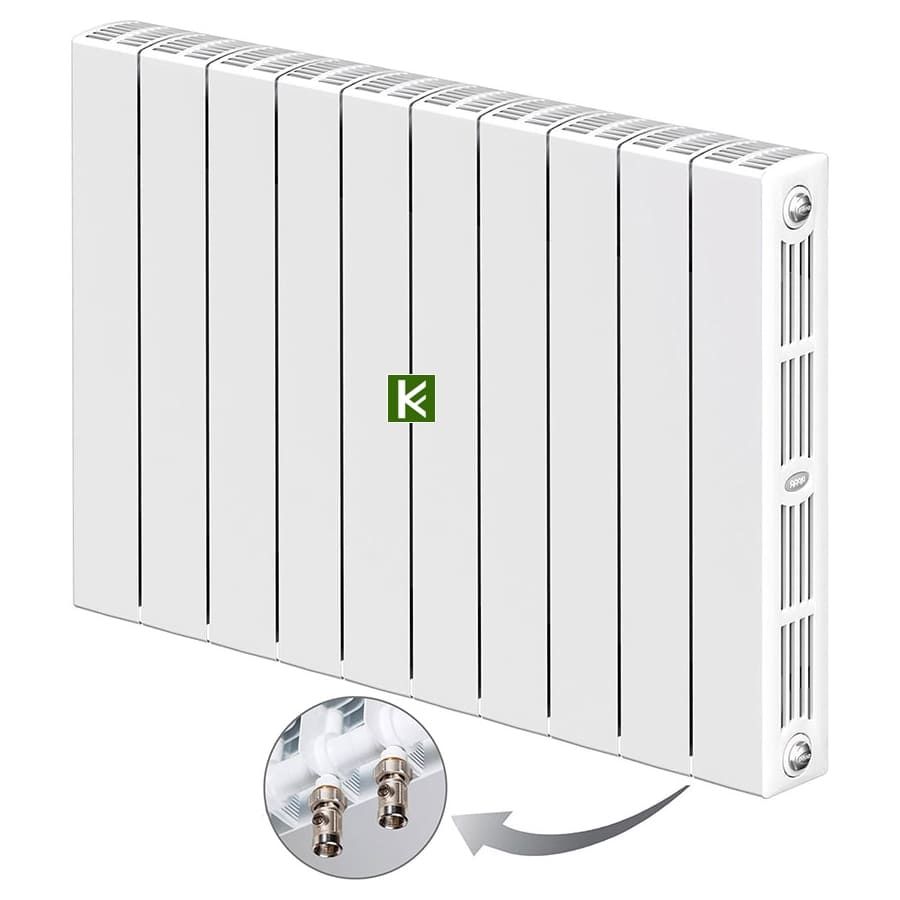

Supremo Ventil

Радиаторы моделей RIFAR SUPReMO 500 VENTIL, RIFAR SUPReMO 350 VENTIL предназначены для нижнего подключения к системе отопления. В качестве присоединительной арматуры можно использовать узел нижнего подключения со стандартным межосевым расстоянием 50 мм или одиночные присоединительные вентили с учетом типа и конфигурации системы отопления.

Радиаторы RIFAR SUPReMO VENTIL выпускаются с числом секций от 4 до 14.

При установке радиатора в водяных системах отопления в качестве теплоносителя для модели RIFAR SUPReMO использовать только специально подготовленную воду согласно п. 4.8 СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей РФ».

В радиаторах модели RIFAR SUPReMO допускается использование низкозамерзающих теплоносителей.

Важно: при установке радиатора в систему отопления с использованием низкозамерзающего теплоносителя необходимо учитывать особые требования к выбору герметизирующих материалов монтажных компонентов в соответствии с рекомендациями производителя используемого теплоносителя.

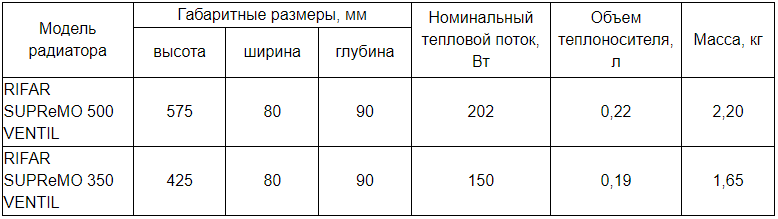

Технические характеристики одной секции

В комплектацию радиатора с нижним подключением RIFAR SUPReMO VENTIL входят:

термостатический клапан (1), верхний распределитель потока (2), разделительная перегородка (3) в нижнем коллекторе, воздуховыпускной клапан (кран Маевского) (4), заглушки (5), редукционные ниппели (6).

Установочные кронштейны, термостатический регулятор (7), узел нижнего подключения (8) в комплектацию не входят и приобретаются отдельно.

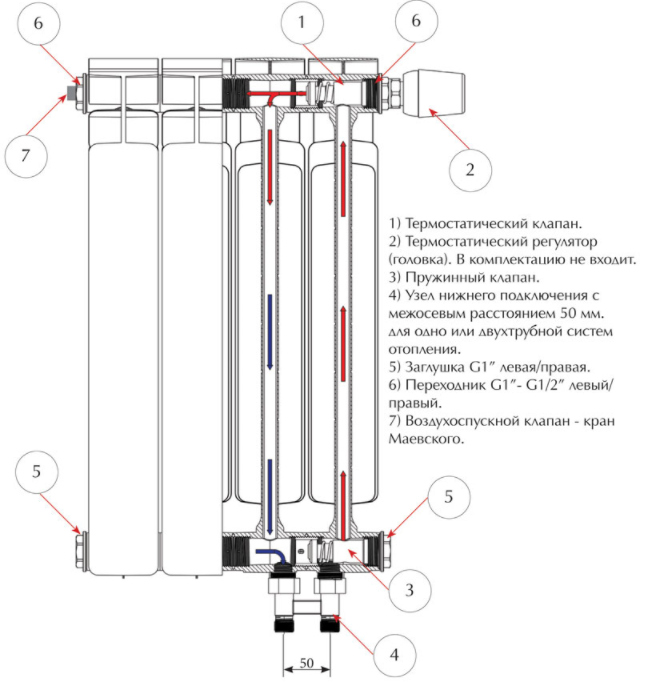

Схема движения теплоносителя в радиаторе RIFAR SUPReMO VENTIL приведена на рисунке.



Размер наружной присоединительной резьбы редукционных ниппелей - G3/4”. Тип герметизации соединения – евроконус с прокладкой типа O-ring. Редукционные ниппели приварены к радиатору контактно-стыковой сваркой. Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения (8) RIFAR.

Паспорт:

Паспорт радиатора Supremo Ventil(4.8 Мб)
