Alp Ventil

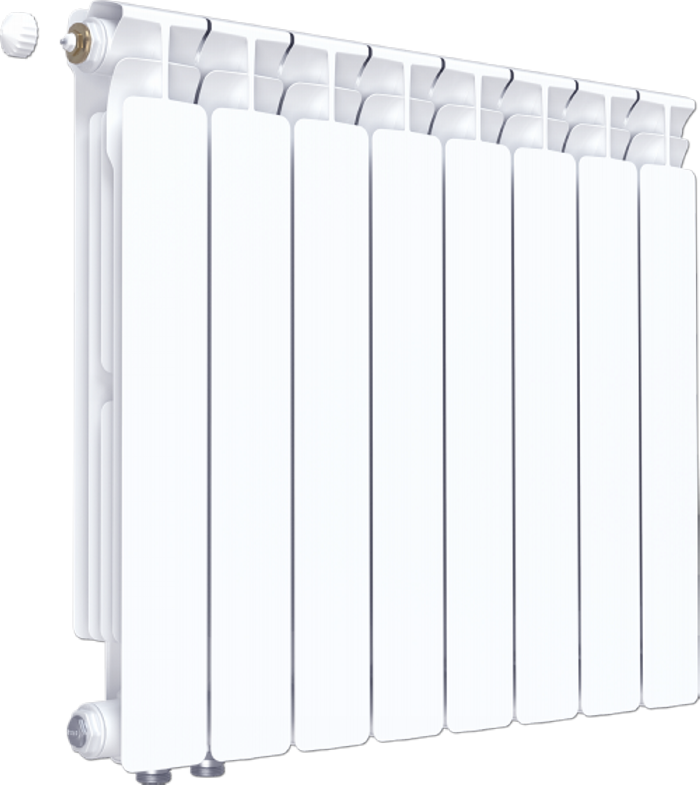

Радиатор модели RIFAR Alp 500 VENTIL предназначен для нижнего подключения к системе отопления. В качестве присоединительной арматуры можно использовать узел нижнего подключения со стандартным межосевым расстоянием 50 мм или одиночные присоединительные вентили с учетом типа и конфигурации системы отопления.

Радиаторы RIFAR Alp VENTIL выпускаются под заказ с числом секций от 4 до 14.

В качестве теплоносителя для моделей RIFAR Alp 500 VENTIL допускается использование только специально подготовленной воды согласно п. 4.8 СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации». Использование антифризов не допускается.

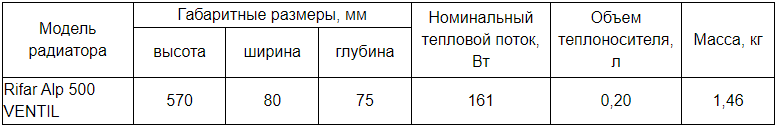

Технические характеристики одной секции

В комплектацию радиатора с нижним подключением RIFAR Alp VENTIL входят:

термостатический клапан (1), верхний распределитель потока (2), разделительная перегородка (3) в нижнем коллекторе, воздуховыпускной клапан (кран Маевского) (4), переходники (5), заглушки (6), редукционные ниппели (7).

Установочные кронштейны, термостатический регулятор (8), узел нижнего подключения (9) в комплектацию не входят и приобретаются отдельно.

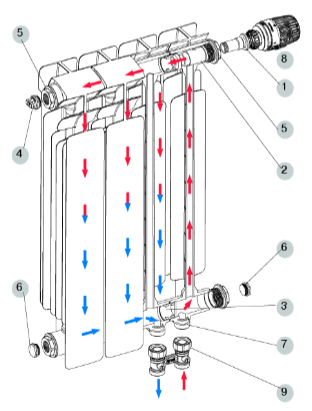

Схема движения теплоносителя в радиаторе RIFAR Alp 500 VENTIL приведена на рисунке.

Схема движения теплоносителя в радиаторе RIFAR Alp 500 VENTIL



Размер наружной присоединительной резьбы редукционных ниппелей - G3/4”. Тип герметизации соединения – евроконус с прокладкой типа O-ring. Редукционные ниппели вкручены в радиатор c заданным моментом затяжки со специальным резьбовым фиксатором. Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения (9) RIFAR.
